一、系统概述

综合布线系统越来越广泛地应用于智能建筑中,综合布线技术也因此得到了快速的发展,成为计算机网络技术的基本技能之一。综合布线系统(Generic Cabling System,GCS)是一种模块化、结构化、高灵活性的、存在于建筑物内和建筑群之间的信息传输通道。综合布线系统的兴起与发展,是在计算机和通信技术发展的基础上进一步适应社会信息化的需要而发展起来的,同时也是智能大厦发展的结果。

传统的布线(如电话线缆、有线电视线缆和计算机网络线缆等)都是由不同单位各自设计和安装完成的,采用不同的线缆及终端插座,各个系统相互独立。由于各个系统的终端插座、终端插头和配线架等设备都无法兼容,所以当设备需要移动或更换时,就必须重新布线。这样既增加了资金的投入,也使得建筑物内线缆杂乱无章,增加了管理和维护的难度。目前,现代化建筑中广泛采用综合布线系统,“综合布线”已成为我国现代化建筑工程中的热门课题,也是建筑工程、通信工程设计及安装施工相互结合的一项十分重要的内容。

二、系统特点

与传统布线技术相比,综合布线系统具有以下6个特点。

兼容性

旧式建筑物中提供了电话、电力、闭路电视等服务,每项服务都要使用不同的电缆及开关插座。例如,电话系统采用一般的对绞线电缆,闭路电视系统采用专用的视频电缆,计算机网络系统采用同轴电缆或双绞线电缆。各个应用系统的电缆规格差异很大,彼此不能兼容,因此只能各个系统独立安装,布线混乱无序,直接影响到建筑物的美观和使用。

综合布线系统具有综合所有系统和互相兼容的特点,采用光缆或高质量的布线材料和接续设备,能满足不同生产厂家终端设备的需要,使语音、数据和视频信号均能高质量地传输。

开放性

综合布线系统采用开放式体系结构,符合多种国际上现行的标准,几乎对所有厂商的产品都是开放的,如计算机设备、交换机设备等,并支持所有通信协议。

灵活性

传统布线系统的体系结构是固定的,不考虑设备的搬迁或增加,因此设备搬移或增加后就必须重新布线,耗时费力。综合布线采用标准的传输线缆、相关连接硬件及模块化设计,所有的通道都是通用性的,所有设备的开通及变动均不需要重新布线,只需增减相应的设备并在配线架上进行必要的跳线管理即可实现。综合布线系统的组网也灵活多样,同一房间内可以安装多台不同的用户终端,如电脑、电话和电视等。

可靠性

传统布线方式的各个系统独立安装,往往因为各应用系统布线不当会造成交叉干扰,无法保障各应用系统的信号高质量传输。综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道,所有线缆和相关连接器件均通过ISO认证,每条通道都要经过专业测试仪器对链路的阻抗、衰减及串扰等各项指标进行严格测试,以确保其电气性能符合认证要求。应用系统全部采用点到点端接,任何一条链路故障均不影响其他链路的运行,从而保证整个系统的可靠运行。

先进性

综合布线系统采用光纤与双绞线电缆混合布线方式,合理地组成一套完整的布线体系。所有布线均采用世界上最新通信标准,链路均按8芯双绞线配置,5类、超5类双绞线电缆引到桌面,可以满足100Mpbs数据传输的需求,特殊情况下,还可以将光纤引到桌面,实现千兆数据传输的应用需求。

经济性

综合布线与传统的布线方式相比,是一种既具有良好的初期投资特性,又具有很高的性能价格比的高科技产品。综合布线系统可以兼容各种应用系统,又考虑了建筑内设备的变更及科学技术的发展,因此可以确保大厦建成后的较长一段时间内,满足用户应用不断增长的需求,节省了重新布线的额外投资。

三、系统组成

综合布线系统采用模块化结构,在国标GB/T 50311-2000中划分为6个子系统,它们分别是工作区子系统、水平子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。 新国标GB 50311-2007《综合布线系统工程设计规范》对上述6个子系统进行了重新划分,定义了工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理7个子系统,新标准的配线子系统与旧标准的水平子系统对应,新增加了进线间子系统,并对管理子系统做了重新定义。旧标准对进线部分没有明确定义,随着智能大厦的大规模发展,建筑群之间的进线设施越来越多,各种进线的管理变得越来越重要,独立设置进线间就体现了这一要求。

图为综合布线系统的基本组成结构图。其中,CD为建筑群配线设备,BD为建筑物配线设备,FD为楼层配线设备,CP为集合点,TO为信息插座模块,TE为终端设备。


1、 企业网络系统拓扑图

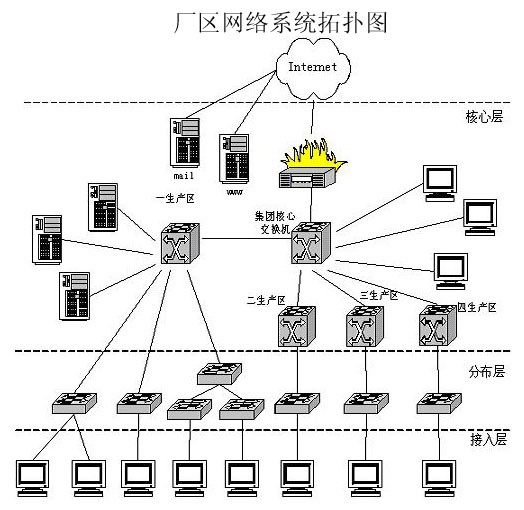

2、 厂区网络系统拓扑图


四、系统拓扑图

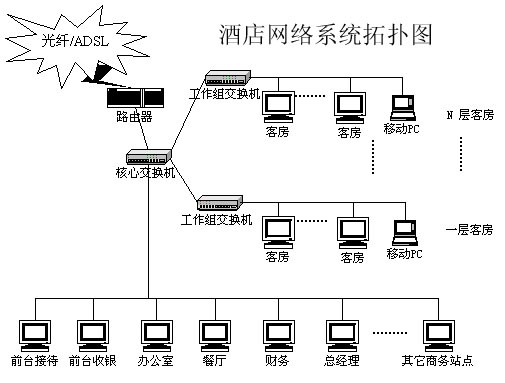

3、 酒店网络系统拓扑图

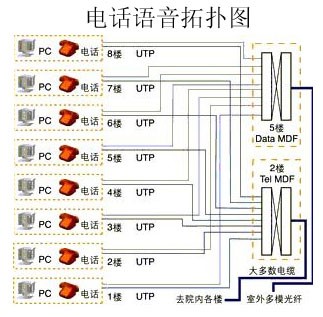

4、 电话语音系统拓扑图

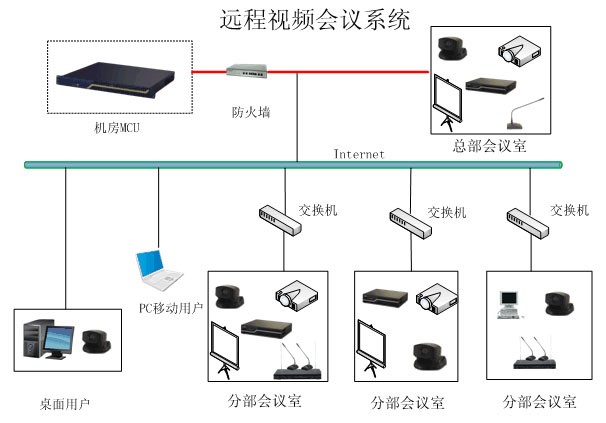

5、 远程视频会议系统拓扑图
